Устройство контроля скорости УТКС-1М-110

Назначение УТКС-1М-110

Устройство УТКС-1М-110 с датчиками скорости предназначено для контроля за движением транспортерной ленты и отключения силовых цепей технологического оборудования при снижении скорости транспортера более чем 25 процентов;

Структура условного обозначения изделия имеет такой вид:

УТКС-1М-110

Количество каналов скорости:

• 0 —отсутствует;
• 1 —один.

Модификации:

• 1—без внешней индикации;
• 2 _с внешней индикацией;
• 3 —с внешней индикацией и дополнительными контактами выходных реле.

Наличие каналов подпора схода:

• 0 —отсутствуют;
• 1 – присутствуют;

Алгоритмы работы:

А, Б, В для устройств УТКС-1М-131 (УТКС-1М-121 – снят с производства)



Устройство выполнено в климатическом исполнении “УХЛЗ” по ГОСТ 15150 для работы при температуре от -25 ‘С до +40 С, что обеспечивает его эксплуатацию в макроклиматических условиях с умеренным и холодным климатом в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий.

К обслуживанию устройства допускается персонал, прошедший в установленном порядке подготовку и обучение на рабочем месте.

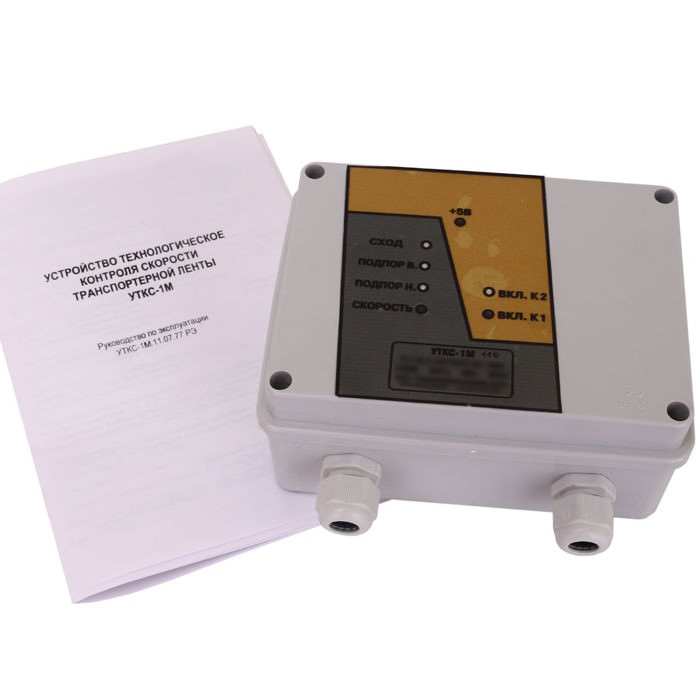

Комплект поставки УТКС – 1М:

В стандартный комплект поставки входят:

1) устройство УТКС-1М -1 шт.;

2) руководство по эксплуатации —1 шт,

По желанию заказчика устройства могут комплектоваться необходимыми датчиками ВБШ, ДКС, ДСТЛ-002.

Конструкция устройства УТКС

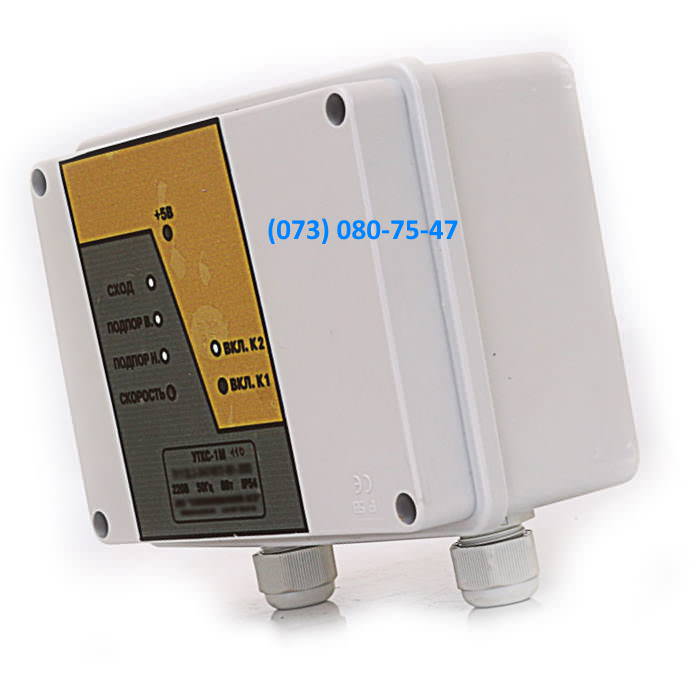

Устройство состоит из пластмассового корпуса, с установленными в нем печатной платой и трансформатором.

На задней части корпуса расположены места под саморезы (для крепления устройства на ДИН-рейку шириной 35 мм).

На лицевой панели прибора расположены:

– светодиоды, индицирующие состояние датчиков верхнего и нижнего подпора. схода ленты и скорости (при срабатывании датчиков светодиоды загораются);

– Светодиоды индицирующие состояние выходных реле и проценты снижения скорости (при включенном реле светодиоды горят):

– светодиод индицирующий состояние нормально-замкнутого блок-контакта пускателя механизма (при включении механизма светодиод гаснет), (кроме УТКС-1М-110 и УТКС-1М-111).

Внутри устройства на печатной плате находятся кнопки «П+» и «Ск?» предназначенные для установки и ввода параметров задержек по каналам подпора и схода, а также светодиодный индикатор.

Работа устройства УТКС-1М

Принцип работы устройства заключается в анализе сигнала, поступающего от датчика скорости, частота которого пропорциональна

скорости механизма, и анализе состояния датчиков подпора (схода). Устройство регистрирует аварийное срабатывание датчика, только в случае, если сигнал удерживается в течении промежутка времени более продолжительного, чем минимальная длительность регистрируемого события.

Указание мер безопасности на Устройство УТКС-1М-110

При монтаже и эксплуатации устройства УТКС необходимо руководствоваться требованиями ПУЭ, ПТБ, ПБЭЭП, а также настоящим руководством по эксплуатации.

Все переключения на клеммных колодках устройства необходимо производить при отсутствии напряжения питания.

Перед установкой устройства необходимо убедиться в отсутствии видимых прочих дефектов, которые могут нарушить его работоспособность.

Место установки устройства УТКС-1м-110 рекомендуется выбирать вблизи с управляемым им пускателем.

Крепление устройства к монтажной поверхности осуществляется двумя винтами М6. Установочные размеры указаны в приложении А. Соединение датчиков с устройством рекомендуется производить экранированным кабелем. проложенным отдельно от силовых цепей.
