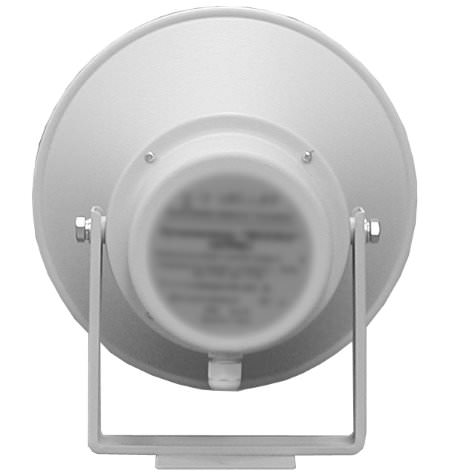

Громкоговоритель рупорный 30ГР002 (ABS пластик)

Громкоговоритель рупорный 30ГР002 (100 В)

материал корпуса – ABS пластик ДСТУ ISO 9001:2009 – предназначен для работы в составе систем речевого оповещения людей о пожаре и других чрезвычайных ситуациях с номинальным шумовым напряжением 100 В.
Громкоговоритель 30ГР002 поддерживает функцию контроля состояния линии связи речевого оповещения.

Комплектность поставки Громкоговорителя рупорного 30ГР002

✔ громкоговоритель 30ГР002 (100 В) 1 шт
✔ мешок упаковочный ГОСТ 16337 1 шт
✔ паспорт НВПЕ. 20800889.006- 24 ПС* 1 экз
✔ потребительская упаковка 1 к-т
* допускается оформление одного паспорта для одного группового заказа.

Характеристики – Громкоговоритель рупорный 30ГР002

Номинальная шумовая мощность, Вт 30
Мощность для каждого ответвления трансформатора, Вт 7,5; 15; 30
Частотная характеристика, Гц от 500 до 8000
Максимальный уровень звукового давления, дБ, не
меньше чем:
– 30 Вт, 1 м, 100 Гц – 10 кГц, розовый шум: 121
– 30 Вт, 4 м, 100 Гц – 10 кГц, розовый шум: 109
Кабельный ввод PG 9
Применяемый кабель – наружный диаметр: от 4 мм до 8 мм
Провод: одножильный или многожильный
Габаритные размеры, мм, не более чем
длина 320
диаметр 250
Масса, кг, не более 2,8

Подготовка громкоговорителя к работе

Снимите крышку.
Открутите два болта, крепящие монтажный кронштейн к громкоговорителю и снимите его.
Подготовьте место установки громкоговорителя, для чего прикрутите к стене, в соответствии с рисунком 1, монтажный кронштейн.
Перед подключением линии связи речевого оповещения убедитесь, что она обесточена.
Протяните входной кабель линии связи через герметизированное кабельное ввод, установленный на крышке. Кабель линии связи речевого оповещение должно быть цилиндрической формы. Сечение жил проводов должен быть не менее 0,8 мм2 и не более 2,5 мм2. Наружный диаметр кабеля должен соответствовать маркировке кабельного ввода PG 9 и быть в пределах от 4 мм до 8 мм. Зачистите провода кабеля от изоляции и подключите их к зажимам ”Вх.” с помощью отвертки. Подключите кабель с учетом полярности:
✔ провод кабеля, подключенный к зажиму с обозначением “0V” блока
речевого оповещения (далее по тексту БМО), подключите к
винтового зажима в керамическом корпусе с обозначением “-“;
✔ другой провод кабеля подсоедините к винтовому зажиму с обозначением “+”;
✔ экранирующий провод кабеля, при его наличии, подсоедините к винту с
обозначением “ ”.
Предприятие-производитель поставляет громкоговоритель мощностью 30 Вт (30 W). Для изменения мощности необходимо извлечь перемычку из зажима ”30 W” и установить ее в зажим ”15 W” или ”7,5 W”. Для этого установите отвертку
(0,6х3,5) в отверстие зажима, который находится в верхнем ряду, и вытяните перемычку из отверстия, расположенного в нижнем ряду. Затем установите в верхнее отверстие зажима ”15 W” или ”7,5 W” и установите перемычку в соответствующее отверстие в нижнем ряду. Выньте отвертку из отверстия. Пружинный зажим должен зафиксировать перемычку.
Установите и прикрутите крышку громкоговорителя. Будьте осторожны, чтобы не повредить кабель.
Затяните гайку кабельного ввода.
