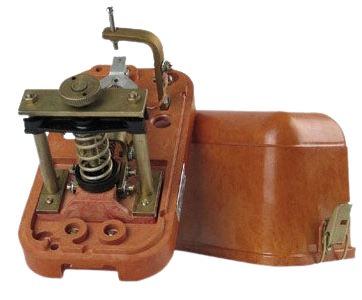

Регулятор давления АК-11Б
6 000,00 ₴
Регуляторы давления серии АК-11Б, предназначенные для автоматического регулирования давления сжатого воздуха в пневматических системах тягового подвижного состава.
Регулятор выпускается в двух исполнениях:
– с электромагнитным гашением дуги (АК-11А);
– без электромагнитного гашения дуги (АК-11Б).
| Наименование параметров | АК-11Б | АК-11А-1 | АК-11А-2 | АК-11А-3 | АК-11А-4 |
| Напряжение номинальное постоянного тока, В | 220 | 550 | 550 | 550 | 250 |
| Напряжение номинальное переменного тока, В | 500 | 500 | 500 | 500 | 500 |
| Ток номинальный, А | 20 | 1 | 3 | 5 | 9 |
| Пределы давления отключения, кгс/см2 | от 3 до 9 | от 3 до 9 | от 3 до 9 | от 3 до 9 | от 3 до 9 |
| Перепад давлений при растворе контактов 5 мм и давлении отключения от 5,5 до 9 кгс/см2 | от 1,4 до 1,8 | от 1,4 до 1,8 | от 1,4 до 1,8 | от 1,4 до 1,8 | от 1,4 до 1,8 |
| Перепад давлений при растворе контактов от 10 до 15 мм и давлении отключения от 5,5 до 9 кгс/см2 | от 1,8 до 2,1 | от 1,8 до 2,1 | от 1,8 до 2,1 | от 1,8 до 2,1 | от 1,8 до 2,1 |
| Раствор контактов, мм | от 5 до 15 | от 5 до 15 | от 5 до 15 | от 5 до 15 | от 5 до 15 |
| Масса реле АК-11, кг | 1,7 | 2,1 | 2,1 | 2,1 | 2,1 |
УСТРОЙСТВО И РАБОТА регулятора АК-11Б
Общий вид регулятора, габаритные, установочные и присоединительные размеры приведены на рисунке 1 и 2.
Действие регуляторов основано на принципе взаимного уравновешивания усилий регулировочной пружины и давления сжатого
воздуха.
На основании поз.1 рисунок 1 с верхней стороны крепятся подвижный контакт поз.3, неподвижный контакт поз.2, стойка с винтом-упором поз.4 и механизм включения -выключения.
С нижней стороны основания крепится фланец, который прижимает к основанию пластину -мембрану поз.10 из листовой резины N 1847. К фланцу подводится воздухопровод.
Механизм включения-выключения имеет направляющую поз.8, регулировочный винт поз.7, упор поз.9, рычаг поз.11, подвижный контакт поз.3, главную пружину поз.5, контактную пружину поз.12, фланец поз.14 и другие детали.
Направляющая крепится на основании. В ней размещается изоляционный упор, который нижним концом касается мембраны, а
сверху на него давит главная пружина, от силы которой зависит величина давления выключения. Один конец рычага при помощи оси связан с упором, а на другом, на призме, укреплен подвижный контакт, который
прижимается к рычагу контактной пружиной.
В выключенном положении подвижный контакт упирается в винтупор, позволяющий регулировать величину раствора контактов, от которого зависит величина перепада (разность величин давлений включения и выключения), который повышается при увеличении раствора контактов.
Давление воздуха передается через мембрану на упор. Главная и контактная пружины удерживают его в нижнем положении до достижения давления воздуха уставки выключения регулятора.
После начала движения упора сила сопротивления пружин уменьшается.
Скорость движения упора не зависит от скорости повышения давления воздуха, что обеспечивает мгновенное размыкание контактов. В верхнем положении упор опирается на торец регулирующего винта главной пружины.
