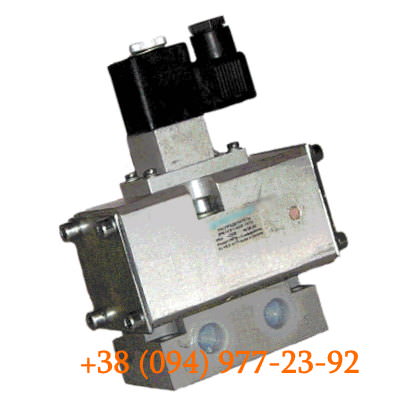

Пневмораспределитель трехлинейный 3РК-10, ЗРК-16, 3РК-20, ЗРК-25, 3РК-32, 3PK-40

Пневмораспределители 3-хлинейные ЗРК (3рк) являются аналогами московских распределителей: П-Р13Э-12/10 (П-Р321А-10), П-Р13Э-16/10 (П-Р321А-16), П-Р13Э-20/10 (П-Р321А-20), П-Р13Э-25/10, П-Р13Э-32/10 (П-Р321А-32), П-Р13Э-40/10 (П-Р321А-40) с условным проходом (Ду) 12,16,20,25,32,40 мм соответственно. Пневмораспределители 3-хлинейные ЗРК (3рк) – двухпозиционные, с электропневматическим односторонним управлением и пружинным возвратом в исходное положение предназначены для изменения направления потока сжатого воздуха в приводах различного назначения.

Рабочая среда – сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50°С.

Конструкции распределительного устройства – клапанного типа.

Присоединение:

– стыковое с плитой и нижним расположением отверстий (П-Р13Э-16/10-01, П-Р1Э-25/10-01, П-Р13Э-40/10-01);
– резьбовое К3/8″, К1/2″, К3/4″, К1″, К1¼”, К1½”, с плитой и боковым расположением отверстий – трубы в стороны (П-Р13Э-12/10, П-Р13Э-16/10, П-Р13Э-20/10, П-Р13Э-25/10, П-Р13Э-32/10, П-Р13Э-40/10).

Распределители изготавливаются нормально-закрытого исполнения (НЗ), но могут быть использованы как и нормально-открытые (НО).

На корпусе распределителя закреплен 3-х линейный пневмораспределитель с электромагнитным управлением П-РЭ 3/2,5 (ПЭК3-2,5-21 клапан пилот), который присоединяется к сети через электрический контактный разъем. Клапан пилот имеет устройство для ручного дублирования электрического сигнала.

При подаче электрического сигнала срабатывает клапан пилот, при этом выходной канал (2) соединяется с каналом питания, а атмосферный канал отсекается. После снятия сигнала клапанный узел возвращается в исходное положение.

При использовании распределителя по схеме НО исполнения, назначение отверстий (1) и (3) меняются. При этом необходимо переходную плиту, совместно с клапаном пилотом, развернуть на 180°.

Пневмораспределители ЗРК могут быть установлены в любом пространственном положении.

При монтаже распределитель 3РК крепится четырьмя винтами. Перед монтажом необходимо:

– отсоединить корпус от плиты;
– закрепить плиту на изделии винтами;
– установить корпус на плиту и закрепить его.

Уплотнение рабочих каналов обеспечивается резиновыми кольцами (входят в комплект поставки), которые установлены в цековках основания распределителя ЗРК-40П-1.

Высылаем более подробное тех описание, паспорт, руководство. Реализуемая пневматика только новая – текущего года выпуска. Гарантия 12 месяцев.
