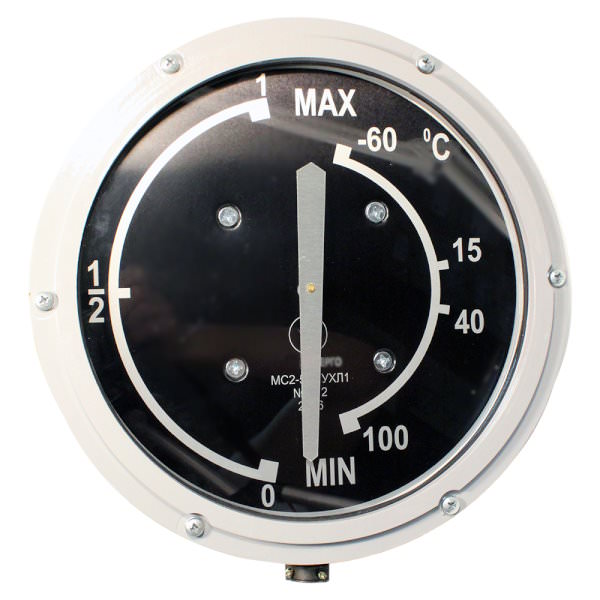

Маслоуказатель стрелочный МС2 (МС-2-280, МС2-190)

Большинство трансформаторов мощностью от 2500 кВа и выше оснащаются стрелочными указателями уровня масла МС-2, данное требование прописано в руководящих документах и ГОСТах.

Климатическое исполнение У, ХЛ и Т. категория размещения 1 по ГОСТ 15150, высота установки над уровнем моря до 3 500 м.
Маслоуказатели МС-2 (указатели уровня масла МС2) монтируются на стенке расширительного бака трансформатора.
Контроль за изменением уровня масла осуществляется визуально, с помощью циферблата и стрелки маслоуказателя. Стрелка маслоуказателя перемещается в соответствии с изменением уровнем масла в расширительном баке при помощи рычажной магнитной муфты с поплавком.
Корпус масло указателя покрыт ударо-влаго-маслостойким порошково-полимерным покрытием. По требованию заказчика корпус может быть окрашен в другой цвет.

Принцип работы – Маслоуказатель стрелочный МС2

Контроль изменения уровня масла в расширительном баке трансформатора осуществляется с помощью стрелки и циферблата с нанесенными шкалами нормального изменения уровня масла, ограниченной отметками «макс» и «мин».
Стрелка маслоуказателя связана с поплавком посредством рычажного привода и магнитной муфты, передающей вращательное движение через герметичную стенку корпуса маслоуказателя.
Современные конструктивные решения при производстве маслоуказателей позволяют производить приборы с различной электрической схемой. Для удобства монтажа и технического обслуживания наши маслоуказатели имеют герметичную коробку, с установленными в ней винтовыми зажимами для присоединения сигнальных и питающих цепей.

В процессе эксплуатации обычно уход и обслуживание маслоуказателя не требуется. Рекомендуется проводить проверку технического состояния маслоуказателя МС-2 при плановых ремонтных и профилактических работах трансформаторного оборудования.
Проверка технического состояния маслоуказателей должно производиться в соответствии с требованиями “Правил техники безопасности при эксплуатации электроустановок потребителей” и ‘Правил эксплуатации электроустановок потребителей”.

В настоящее время выпускается два типа маслоуказателей МС:

• Маслоуказатель МС1 – для основного отсека расширителей со встроенной гибкой оболочкой. Маслоуказатели типа МС1 устанавливаются на патрубок в верхней части дна расширителя.
• Маслоуказатель МС2 – для основного отсека расширителей общепромышленной конструкции без встроенных элементов защиты от увлажнения и окисления и отсека РПН любых расширителей. Маслоуказатели типа МС2 устанавливаются на крышке люка с патрубком в центре дна расширителя.

Модификации  – маслоуказатель МС2:

• МС2-190 ХЛ1;
• МС2-190 У1;
• МС2-280 ХЛ1;
• МС2-280 У1;
• МС2-400 ХЛ1;
• МС2-400 У1;
• МС2-560 ХЛ1;
• МС2-560 У1;
• МС2-720 ХЛ1;
• МС2-720 У1.

Длина рычагов маслоуказателя

Условная длинна рычага	Диаметр расширителя
190	470 мм
280	690 мм
400	940 мм
560	1260 мм
720	1570 мм



---
