Гидрораспределитель РММ 32.3 (ВММ32, РММ 32.3-574-УХЛ1 )

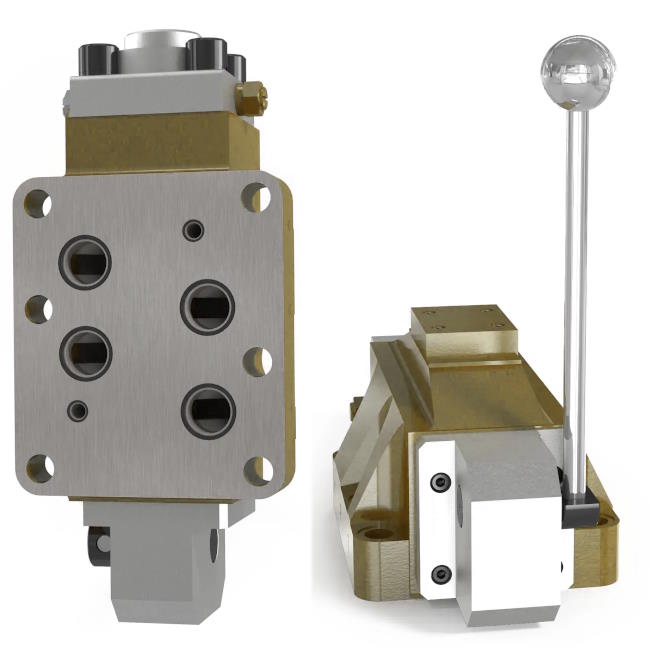

Гидрораспределитель РММ 32.3 с ручным управлением. Рычаг может быть выполнен с фиксацией и без.  Ниже указаны основные схемы распределения потока гидрораспределителей:

14, 14Ф, 24, 24Ф, 34, 34Ф, 44, 44Ф, 54, 54А, 54Ф, 54АФ, 64, 64А, 64Ф, 64АФ, 574, 574А, 574Ф, 574АФ

Работают гидрораспределители РММ и ВММ на чистом минеральном масле с кинематической вязкостью 10…400сСТ, присоединительные размеры стыковых плоскостей по ГОСТ 26890 и ISO 4401.

Все гидрораспределители можно разделить на следующие виды:

• – по числу основных гидролиний: 3-х, 4-х и 5-ти линейные;
• – по условному проходу: Ду=6мм, Ду=10мм, Ду=16мм, Ду=20мм; Ду=32мм;
• – по способу управляющего воздействия: электромагнитное, ручное (механическое мускульное), механическое (роликовое), гидравлическое, электрогидравлическое;
• – по способу монтажа: стыковой, трубный с резьбовым присоединением;
• – в искробезопасном исполнении;
• – секционные: с ручным управлением, гидрораспределители с электромагнитным управлением.

Обозначение линий присоединительных отверстий гидрораспределителей:

• Р — линия подвода рабочей жидкости;
• А и В — линии присоединения к другим гидравлическим устройствам;
• Т — линия отвода рабочей жидкости./p>
• Х и Y— линии потоков управления;
• L — линия отвода утечек.

Виды Гидрораспределителей РММ 32.3:

РММ 32.3-14, РММ 32.3-14Ф, РММ 32.3-24, РММ 32.3-24Ф, РММ 32.3-34, РММ 32.3-34Ф, РММ 32.3-44, РММ 32.3-44Ф, РММ 32.3-54, РММ 32.3-54А, РММ 32.3-54Ф, РММ 32.3-54АФ, РММ 32.3-64, РММ 32.3-64А, РММ 32.3-64Ф, РММ 32.3-64АФ, РММ 32.3-574, РММ 32.3-574А, РММ 32.3-574Ф, РММ 32.3-574АФ.

РММ 6.3 ручний гідророзподільник	Ду6 мм
РММ 10.3 ручний гідророзподільник	Ду10 мм
РММС 20.3 ручний гідророзподільник	Ду20 мм
РММ 32.3-574-УХЛ1 гідророзподільник ручний	Ду32 мм
