Name: Датчик уровня поплавковый ПДУ-2.1, ДРП-2.1 ровный
SKU: 350116
Availability: InStock

Датчик уровня поплавковый ПДУ-2.1, ДРП-2.1 ровный

2 200,00 ₴

Одноуровневые поплавковые датчики ПДУ-2.1 – устройства, предназначенные для сигнализации предельного уровня жидкости в резервуаре. (украинизованное наименование: ДРП-2.1). Принцип действия датчиков ПДУ-2.1, ДРП-2.1 основан на механическом перемещении поплавка с постоянным магнитом вдоль штока, в котором размещён геркон. При достижении магнитом заданного уровня происходит замыкание герконового контакта, и на выходе устройства формируется соответствующий сигнал.

Применение датчиков уровня ПДУ-2.1

С помощью датчика уровня ПДУ-2.1 легко контролировать как опустошение, так и переполнение резервуара. За счёт лёгкости и удобства монтажа, а также низкой стоимости поплавковые датчики уровня получили широкое распространение в пищевой, химической и автомобильной промышленности, а также в коммунальном хозяйстве.

Датчики уровня ПДУ-2.1 могут применяться для контроля количества топлива в топливных баках тяжёлой транспортной техники. Поскольку такое применение связано с работой в условиях сильной вибрации, то для устранения влияния этого фактора датчик размещается в демпферной трубе диаметром, немного превышающим диаметр поплавка.

Наименование параметра	Значение
	датчик ПДУ-1.1	датчик ПДУ-2.1
Электрические параметры ПДУ
Количество сигнализируемых уровней	1
Максимальная коммутируемая мощность, Вт	10
Максимальный коммутируемый ток, А	0,5
Максимальное коммутируемое напряжение, В	180
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1х10⁶
Конструктивные параметры датчиков ПДУ
Расположение оси крепежного отверстия датчика в резервуаре	Горизонтальное	Вертикальное
Нормальное состояние контактов датчика:
для ПДУ-2.1, ПДУ-1.1	Нормально-разомкнутое
для ПДУ-Х.Х.К, ПДУ-ХН.Х.К	Нормально-замкнутое
Плотность измеряемой среды, г/см³	0,8
Температура контролируемой среды, °С	-40…+105
Давление контролируемой среды, МПа	не более 1 МПа (для исполнений ПДУ-1.Х, ПДУ-2.Х, ПДУ-2Н.Х, ПДУ-3Н.Х с типом присоединения CLAMP), не более 2 МПа (для исполнений ПДУ-3.Х, ПДУ-3Н.Х с типом присоединения G2)
Материал рабочей части датчика	Сталь 12Х18Н10Т и AISI 316L (поплавок)

Перед установкой датчика необходимо протестировать его путем медленного опускания и подъема поплавка в вертикальной плоскости (момент переключения можно определить с помощью мультиметра: сопротивление контактов датчика в замкнутом состоянии – не более 1 Ом, в разомкнутом – не менее 1 МОм).

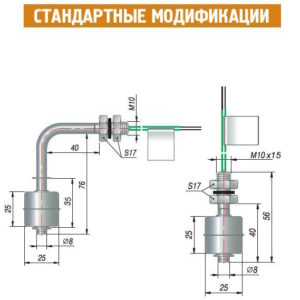

Датчик рівня поплавковий ДРП-2.1 (вертикальний монтаж) – ПДУ-2.1
Датчик рівня поплавковий ДРП-1.1 (горизонтальний монтаж) – ПДУ-1.1

Однорівневі поплавкові датчики ДРП (ПДУ) – це пристрої, що призначені для контролю граничного (мінімального або максимального) рівня рідини у резервуарі.
